Лифт кажется простым: нажал кнопку, кабина приехала. На деле это связка из нескольких систем, где каждая отвечает за своё, а вместе они дают безопасный и точный подъём. Разберём по-человечески, из чего состоит лифт, как он поднимает кабину и что удерживает её, даже если оборвётся трос.

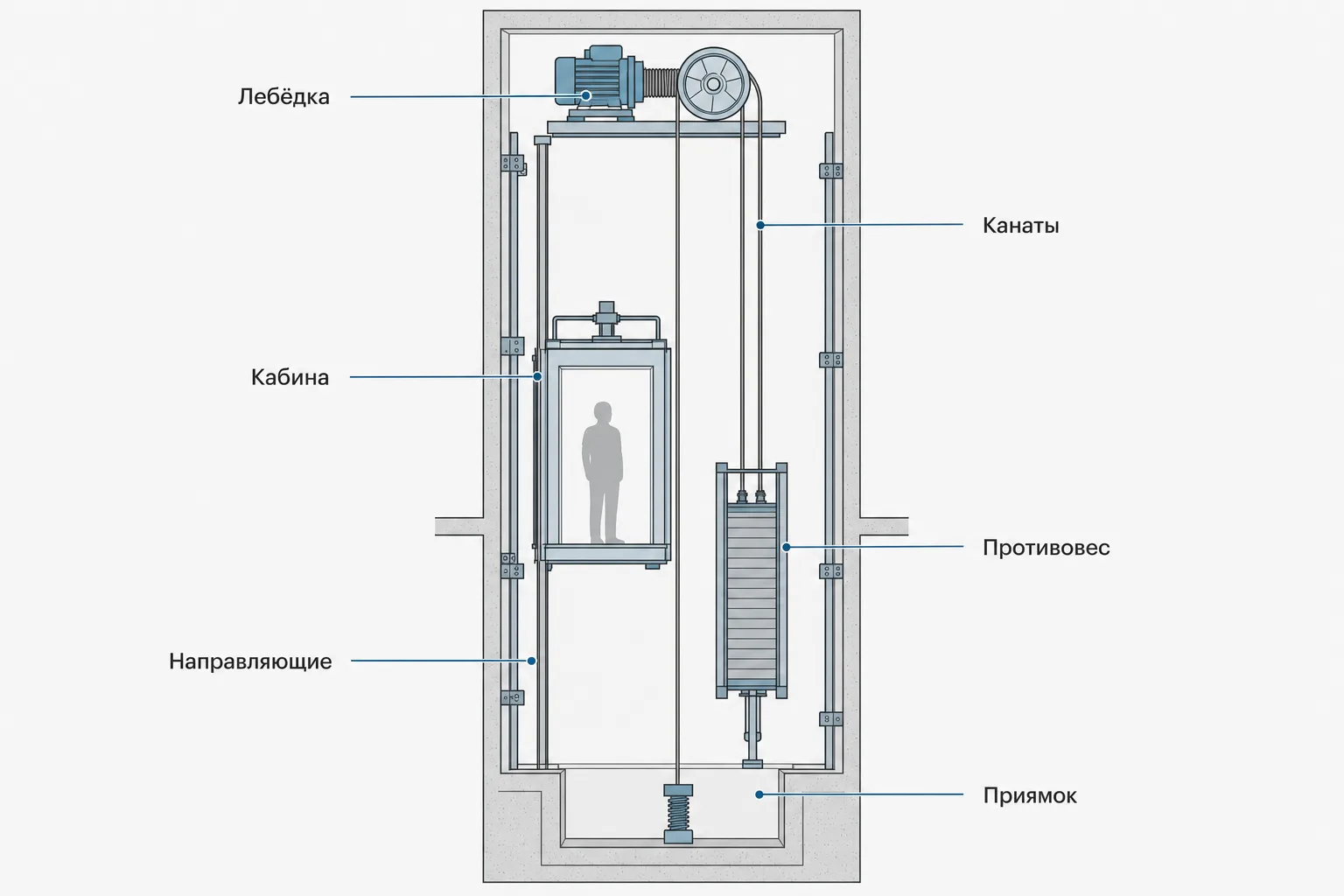

Из чего состоит лифт
Любой лифт собран из нескольких основных узлов:
- Кабина — то, в чём едут люди или груз. Её каркас движется по направляющим внутри шахты.
- Шахта — вертикальный колодец, по которому ходит кабина. Внизу у неё приямок, вверху оголовок.
- Лебёдка (привод) — двигатель, который тянет кабину. У тросовых лифтов это лебёдка с канатоведущим шкивом, у гидравлических — насосная станция.
- Противовес — груз на тех же канатах с другой стороны шахты. Он уравновешивает кабину, чтобы двигатель тратил меньше энергии.
- Канаты или тяговые ремни — стальные тросы или плоские полиуретановые ремни, на которых висят кабина и противовес.
- Направляющие — вертикальные рельсы в шахте, они держат кабину и противовес строго по траектории.
- Станция управления — электронный мозг лифта: принимает вызовы, командует двигателем, следит за датчиками.
- Двери — шахтные на каждом этаже и двери самой кабины, они открываются вместе.
Габариты этих узлов различаются по типу лифта и грузоподъёмности: подробные размеры кабины, шахты и приямка собраны в отдельной таблице.
Как работает лифт: принцип движения
У самого распространённого, тросового лифта, всё держится на трении. Канаты перекинуты через канатоведущий шкив на лебёдке: с одной стороны кабина, с другой противовес. Когда двигатель вращает шкив, канаты за счёт трения о его ручьи тянут кабину вверх или отпускают вниз, а противовес идёт в противоположную сторону.
Противовес весит примерно как пустая кабина плюс половина её грузоподъёмности. Поэтому двигателю не нужно поднимать весь вес кабины с людьми: система почти уравновешена, и мотор лишь компенсирует разницу. Отсюда и экономичность, и плавность хода.
Чтобы кабина не болталась, за траекторию отвечают направляющие и башмаки на каркасе. За плавный разгон, торможение и остановку точно вровень с полом этажа отвечает частотный преобразователь в станции управления. Раньше лифты дёргались и не всегда попадали в уровень пола, сейчас точная остановка это норма.
Виды приводов лифта
По типу привода лифты делят на несколько групп:
- Электрический тросовый — самый массовый. Бывает с редукторной лебёдкой и безредукторный: у последнего двигатель крутит шкив напрямую, он тише, экономичнее и его часто ставят прямо в шахту.
- Без машинного помещения (MRL) — разновидность тросового, где компактную безредукторную лебёдку и станцию управления разместили в самой шахте. Отдельная комната на крыше не нужна, это удобно при нехватке места.
- Гидравлический — кабину поднимает плунжер под давлением масла от насосной станции. Ход очень плавный, но экономична такая схема на малой этажности, обычно до 5-6 остановок. Часто выбирают для коттеджей.
- Пневматический и винтовой — компактные приводы для частных домов: пневматическому не нужна привычная шахта, винтовой поднимает кабину по резьбовой стойке.
Какой привод подойдёт зданию, зависит от этажности, нагрузки и места под оборудование. В многоэтажках это почти всегда безредукторный тросовый, в частном доме чаще компактный пассажирский или гидравлический.

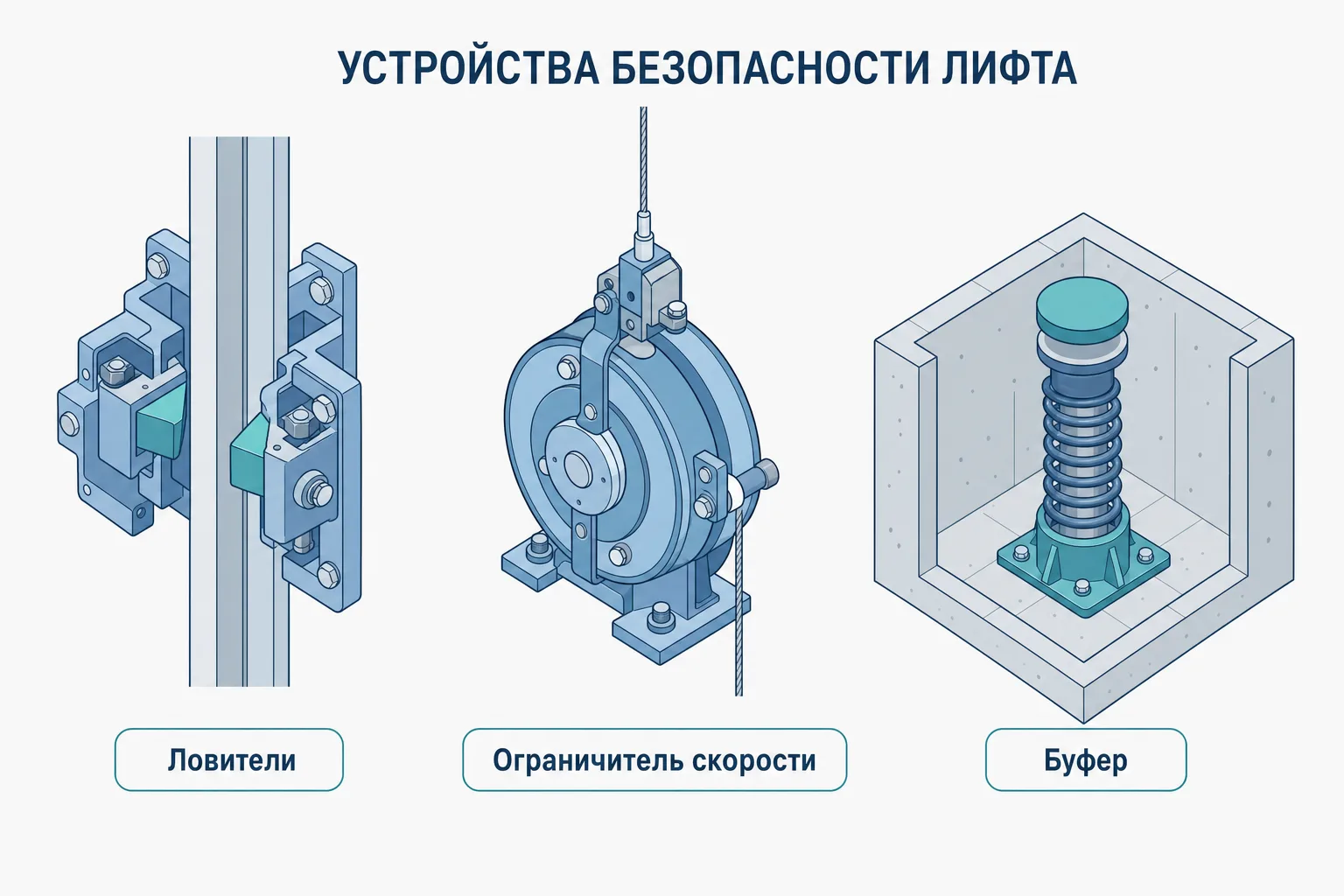

Устройства безопасности: что удерживает кабину
Самый частый страх это что лифт упадёт. На деле кабину страхует сразу несколько независимых систем, и обрыв каната к падению не приводит.
- Ограничитель скорости и ловители — главная страховка. Если кабина по любой причине разгоняется выше нормы, ограничитель скорости срабатывает и приводит в действие ловители. Это клинья, которые мгновенно зажимают направляющие и намертво тормозят кабину.
- Тормоз лебёдки — держит кабину на месте при остановке и при отключении питания. По умолчанию тормоз замкнут, размыкает его только рабочий ток.
- Буфера — пружинные или гидравлические упоры в приямке. Они смягчают удар, если кабина или противовес всё же дойдут до крайнего нижнего положения.
- Замки шахтных дверей — не дают открыть двери, пока кабины нет на этаже, и не дают лифту тронуться с открытой дверью.
- Концевые выключатели и контроль слабины каната — останавливают лифт, если он проскочил крайний этаж или ослабли канаты.
Все эти узлы проверяют при каждом техническом обслуживании и на ежегодном освидетельствовании, поэтому исправный лифт упасть не может.
Как работают двери лифта
У лифта два комплекта дверей: на кабине и на каждом этаже в шахте. Привод стоит только на кабине, а шахтные двери ведомые: когда кабина приходит на этаж, её створки сцепляются с шахтными и открывают их вместе. Поэтому между этажами шахтную дверь открыть нельзя, она заперта.
Автоматические двери следят за проёмом: если в него что-то попадает, фотобарьер или реверсивная кромка дают дверям команду снова открыться, чтобы не зажать человека или вещи. Закрываются створки с задержкой, которой хватает, чтобы спокойно войти и выйти.
Как лифт понимает, куда ехать
Когда вы нажимаете кнопку вызова, сигнал уходит в станцию управления. Она знает, где сейчас кабина, по датчикам положения в шахте, выбирает направление и очередность остановок и ведёт кабину сначала к вам, а затем на нужный этаж.
Если лифтов в доме несколько, ими управляет групповая система: она распределяет вызовы так, чтобы к человеку поехала ближайшая свободная кабина, а не все сразу. За связь с внешним миром отвечает диспетчеризация: из кабины можно вызвать диспетчера кнопкой связи, а сам лифт круглосуточно на связи с аварийной службой.
Устройство шахты, приямка и машинного помещения
Шахта это не просто колодец. Внизу у неё приямок, где стоят буфера и натяжное устройство ограничителя скорости, сверху оголовок с запасом хода для безопасного обслуживания. В классической схеме над шахтой есть машинное помещение с лебёдкой и станцией управления, а в схеме без машинного помещения всё это перенесено в саму шахту.
Размеры шахты и приямка закладывают ещё в проекте под конкретную модель: если места мало, подбирают лифт без машинного помещения или с уменьшенным приямком. Точные габариты шахты по типам лифтов есть в таблице размеров.
Частые вопросы об устройстве лифта
Может ли лифт упасть?
Нет. Кабину удерживают канаты с многократным запасом прочности, а если они всё же оборвутся, сработают ловители и намертво зажмут кабину на направляющих. Дополнительно есть тормоз лебёдки и буфера внизу шахты. Свободного падения у исправного лифта не бывает.
Что удержит кабину, если оборвётся трос?
Ловители в связке с ограничителем скорости. Как только скорость превышает норму, ограничитель срабатывает и приводит ловители в действие: клинья зажимают направляющие и останавливают кабину за доли секунды. Система механическая и работает даже без электричества.
Почему двери лифта не открываются между этажами?
Шахтные двери заперты замками и открываются, только когда на этаж приходит кабина: её створки сцепляются с шахтными и открывают их вместе. Пока кабины нет, дверь на этаже механически заблокирована, а сам лифт не тронется, если хоть одна дверь открыта.
Как лифт понимает, на каком он этаже?
По датчикам положения в шахте: станция управления постоянно знает, где кабина, и останавливает её вровень с полом нужного этажа. За плавную и точную остановку отвечает частотный преобразователь.
Чем лифт без машинного помещения отличается от обычного?
Принцип тот же, но компактную безредукторную лебёдку и станцию управления разместили в самой шахте, а не в отдельной комнате на крыше. Это экономит место и упрощает строительство, поэтому такие лифты часто ставят в новых и реконструируемых зданиях.
Как работает вызов, если лифтов несколько?
Ими управляет групповая система. Она видит, где находится каждая кабина, и отправляет к вам ближайшую свободную, а не все сразу. Так уменьшается ожидание, и лифты не гоняют вхолостую.
